主卷扬

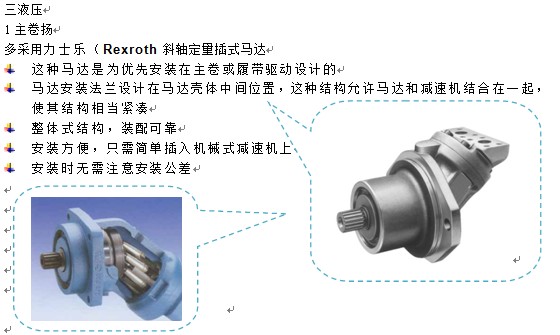

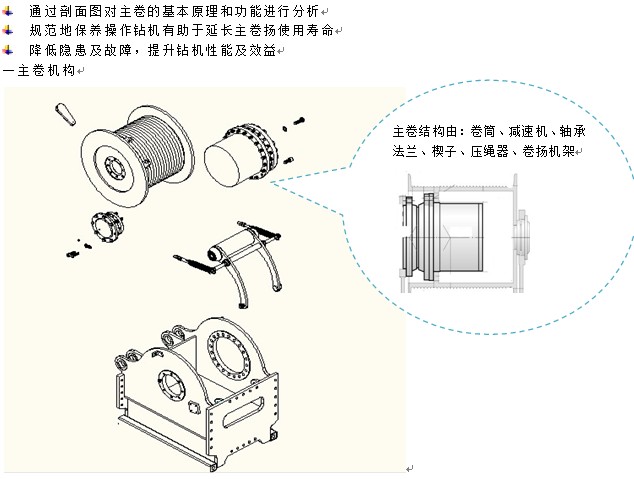

旋挖钻机主卷扬是通过斜轴式定量马达输出转速、扭矩驱动行星减速机降低转速增大扭矩后驱动卷筒卷绕绳索来完成牵引工作的装置。

旋挖钻进过程中主卷扬长期处于高负荷高频率使用状态，因此主卷扬的质量及性能对其旋挖施工及其重要。

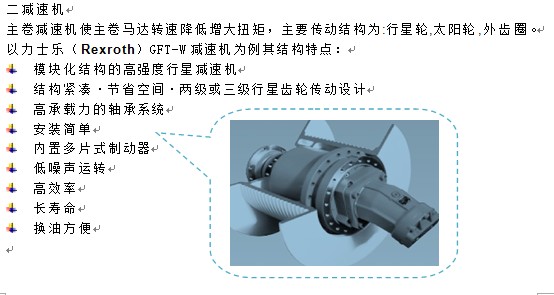

中心齿轮被花键连接到主卷马达输出轴上，输出轴旋转传递到中心齿轮上，中心齿轮顺时针旋转驱动第一级行星齿轮逆时针旋转，第一级齿轮架与第二级中心齿轮啮合，中心齿轮顺时针旋转传递第二级减速组件中……

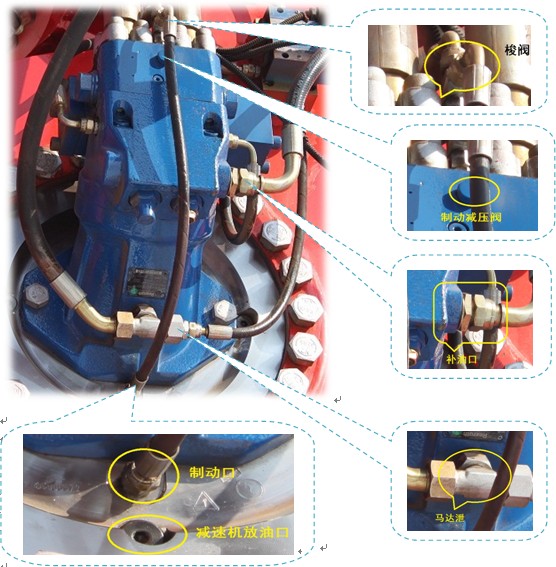

4制动减压阀、梭阀、补油、泄油、制动管、减速机放油口
